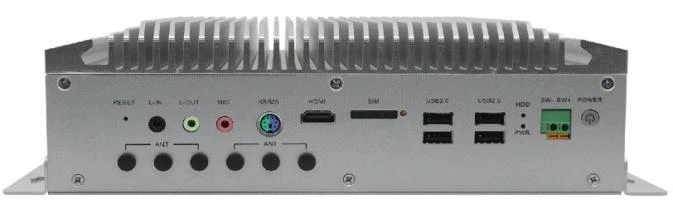

Ordenador de control industrial M80
. ◆ Diseño sin ventilador con una robusta carcasa de aleación de aluminio fundido a presión para una eficiente disipación del calor, resistente al polvo, la vibración y las fuertes interferencias.
. ◆ La configuración estándar incluye 4 puertos Intel Gigabit Ethernet con protección contra sobretensiones
. ◆ La configuración estándar incluye 6 puertos COM y 2 puertos RS485 aislados (ampliables a 10 puertos serie)
. ◆ 8 canales de entrada/salida digitales aislados programables.
M80
◆ Emplea un paquete LGA1151 reemplazable de CPU integrada serie T de 35 W de 6.ª, 7.ª, 8.ª y 9.ª generación i3/i5/i7/i9/G
. ◆ Diseño sin ventilador con una robusta carcasa de aleación de aluminio fundido a presión para una eficiente disipación del calor, resistente al polvo, la vibración y las fuertes interferencias.
. ◆ La configuración estándar incluye 4 puertos Intel Gigabit Ethernet con protección contra sobretensiones
. ◆ La configuración estándar incluye 6 puertos COM y 2 puertos RS485 aislados (ampliables a 10 puertos serie)
. ◆ 8 canales de entrada/salida digitales aislados programables.
tamaño del producto
Modelo de producto | M80 |
procesador | CPU de la serie T de 35 W integradas que utilizan un paquete LGA1151 reemplazable, procesadores i3/i5/i7/i9/G de sexta, séptima, octava y novena generación. |
Conjunto de chips | El chipset H110 optimizado (C236 admite CPU E3 V5 y V6, pantalla triple, RAID SATA) |
Memoria | Dos ranuras SO-DIMM DDR4 de 260 pines admiten hasta 16 GB de memoria del sistema por módulo, con una capacidad máxima de 32 GB. Dependiendo de la CPU con la que esté emparejado, admite especificaciones de memoria DDR4-2133, DDR4-2400 y DDR4-2666 respectivamente. |
Controlador de pantalla | Las CPU Intel integran un controlador de gráficos (dependiendo de la CPU utilizada). |
Interfaz de pantalla | El H110 cuenta con cuatro interfaces de pantalla: VGA, DVI-D, HDMI y LVDS opcional (eDP o LVDS opcional). Admite pantalla dual asíncrona con dos puertos, mientras que el C236 admite pantalla triple asíncrona con tres puertos. |
almacenamiento | 2 puertos SATA3.0 (C236 admite RAID 0, 1) Un puerto mSATA; un SSD SATA M.2 2242/2280 (C236 admite reconocimiento automático SATA y nVME x4) |
audio | Admite tres conectores de audio: salida de audio, entrada de micrófono y salida de línea. Reservado para soporte de salida de audio digital con amplificador de potencia (oblea de 4 pines). |
red | La configuración estándar incluye 4 puertos Intel GbE: LAN1: i219LM, LAN2-LAN4: i211AT Cuatro puertos de red gigabit con protección contra sobretensiones (modo diferencial de 8 KV, modo común de 4 KV). |
USB | 4 puertos USB 3.0 (traseros), 4 puertos USB 2.0 (frontales), 1 puerto USB 2.0 tipo A interno. |
Bus I2C/SM | Una interfaz de bus SM de 4 pines |
puerto serie | E/S trasera: 6 puertos serie: COM1 y 2 admiten RS232/422/485, RS485 con aislamiento. COM3~6 admite RS232 y se pueden utilizar módulos de puerto serie opcionales para ampliar hasta 4 puertos serie RS232 o 4 RS485. |
Interfaz de teclado y ratón | Teclado y ratón PS/2 del panel frontal |
E/S digital | E/S digital aislada de 8 bits, que proporciona energía y tierra a niveles de +5 V. |
Interfaz de expansión LPC | El bus LPC se puede ampliar con módulos de cifrado TPM, TCM y módulos de puerto serie. |
Autobús de expansión | Reserve 1 ranura PCIe x16, 1 ranura PCIe x1 (x4 para C236) y 1 ranura de expansión Mini-PCIe. Un M.2 B-Key 3042/3052 con tarjeta SIM y módulo de soporte 4G/5G (USB3 + PCIe x1) |
Perro guardián | WDT de 255 niveles, segundos/minutos programables, admite interrupciones de tiempo de espera o reinicio del sistema |
BIOS | BIOS UEFI AMI, precisión de tiempo RCT dentro de 30 PPM |
Sistema operativo | Win7/Win10/WES7/Linux, 32 bits/64 bits |
Sistema de refrigeración | Se pueden seleccionar dos ventiladores de chasis 5010 cuando se utilizan equipos de expansión de alta temperatura. |
Condiciones atmosféricas del entorno de trabajo | Al utilizar la memoria y el almacenamiento de temperatura ambiente: 0 ℃ ~ 45 ℃, humedad relativa 20 % ~ 80 %, presión atmosférica 85 ~ 105 kPa Al utilizar memoria y almacenamiento de amplia gama de temperaturas: -10 ~ 55 ℃, humedad relativa 20 % ~ 80 %, presión atmosférica 85 ~ 105 kPa |
Condiciones atmosféricas del entorno de almacenamiento | Temperatura de -40℃ a 80℃; humedad relativa del 20% al 90% (a 40℃); presión atmosférica de 85 a 105 kPa |
Resistencia a la vibración | Al utilizar un HDD de 2,5”: frecuencia de funcionamiento de 1 GHz a 5~500 Hz, frecuencia de funcionamiento de 2 GHz a 5~500 Hz. Al utilizar un SSD: frecuencia de funcionamiento de 3 GHz a 5~500 Hz, frecuencia de funcionamiento de 3 GHz a 5~500 Hz. |
Resistencia al impacto | Uso de un SSD: en estado de funcionamiento, 15 GB a 11 ms de onda sinusoidal media, 3 ejes, 3.er ciclo/eje; en estado inactivo: 50 GB. |
Norma de referencia de máquina completa | Cumple con el estándar nacional GB/T 9813.4-2017 (Estándar nacional para microcomputadoras para aplicaciones industriales). |
Fuente de alimentación | Entrada de CC de voltaje amplio de 10 V ~ 30 V (terminal Phoenix), interfaz de interruptor de alimentación de E/S trasero, luces indicadoras de encendido y disco duro. |
peso | La unidad sin extensiones pesa aproximadamente 3,0 kg. |
Dimensiones (LxAnxAl) | Sin extensión: 257 mm (ancho) × 191 mm (profundidad) × 79 mm (alto) Con 2 extensiones: 257 mm (ancho) × 191 mm (profundidad) × 134 mm (alto) Con 4 ranuras de expansión: 257 mm (ancho) × 191 mm (profundidad) × 189 mm (alto) Tamaño máximo de tarjeta de expansión PCI: 110 mm (alto), 175 mm (largo) Tamaño máximo de tarjeta de expansión PCIe: 122 mm (alto), 172 mm (largo) |
información del pedido
M80 Sin expansión | Sistema barebone industrial, chipset H110, 4 puertos LAN, SSD SATA, ancho de banda 4G/5G, sin ranuras de expansión, fuente de alimentación incluida. |
M80-C236 Sin expansión | Sistema barebone industrial, chipset C236, 4 puertos LAN, SSD nVME, RAID 01, 4G/5G, sin expansión, M80-C236 con fuente de alimentación (sin expansión). |
M80-2P Dos extensiones | Sistema barebone industrial, H110, 4 puertos LAN, 2 ranuras PCI, SSD SATA, RAM 4GHz/5GHz, ventilador opcional, fuente de alimentación incluida. |
M80-1E1P Dos extensiones | Sistema barebone industrial, H110, 4 puertos LAN, 1 ranura PCIe x16, 1 ranura PCI, SSD SATA, 4GB RAM/5GB SSD, ventilador opcional, unidad de expansión dual M80-1E1P con fuente de alimentación. |
M80-2E Dos extensiones | Sistema barebone industrial, H110, 4 puertos LAN, 1 ranura PCIe x16, 1 ranura PCIe x1, SSD SATA, RAM 4GB/5GB, ventilador opcional, fuente de alimentación incluida. |
M80-2E236 Dos extensiones | Sistema industrial barebone, C236, 4 puertos LAN, PCIe x16, 1 PCIe x4, SSD nVME, RAID 01, 4 GB/5 GB de RAM, con ventilador, ranura de expansión dual M80-2E236 con fuente de alimentación |
