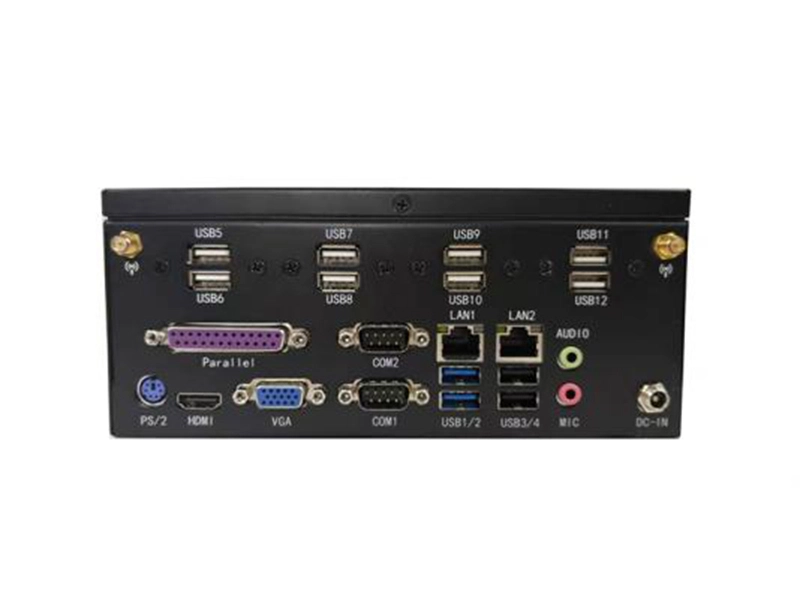

Der eingebettete Industriecomputer BOX verwendet das H81-Motherboard BOX-6080

Projekt

Beschreibung

Bilden

2U-Edge-Computing-Anwendungsserver

Adapterplatine

Unterstützt optionale Einzel- und Doppel-CPU-Chassis-Grundplatten (die tatsächliche Kundenauswahl unterliegt der Auswahl)

IO-Joggling

Der Standard unterstützt 2 USB3.0-Anschlüsse und 1 optionalen Front-VGA-Anschluss; andere Anschlüsse unterliegen der passenden Karte

Gehäusestatusleuchte

1 Eine Netzwerkstatusleuchte, eine Festplattenstatusleuchte und eine Stromstatusleuchte

Auswendiglerner

Unterstützt eine Vielzahl von Festplattenkonfigurationen und Hot Plug-In: 62,5-Zoll-Festplatten (SAS/SATA-Anschlüsse, Gesamtzahl der Festplatten < = 6)

kann konfiguriert werden; je nach vom Kunden ausgewähltem Gehäuse können 1-2 NVME M. 2 SSD-Spezifikationen unterstützt werden

Erweiterungssteckplatz

7-Bit-Erweiterungssteckplätze mit halber Höhe (2U-Spezifikation) können konfiguriert werden (tatsächlich hauptsächlich auf der Grundplatte verfügbar)

Gehäuselüfter

Kleiner 4P 12V 1,7A Rahmen Leitungslänge 300MM (einschließlich Klemmen) 4PIN Leitungsfarbe in der Reihenfolge ist schwarz, rot, gelb und blau 2510 Klemmen (3+1) RPM 8500RPM

Betriebssystem

Microsoft Windows Server, VMware ESXi, Red Hat Enterprise Linux, CentOS, Ubuntu, Debian, openEuler

Arbeitstemperatur

0 °C ~ +50 °C; 5 % ~ 90 % (nicht kondensierender Zustand)

Speicherumgebung

-20 °C bis +60 °C; 5 % bis 90 % (nicht kondensierender Zustand)

Stromversorgung

Zwei redundante, Hot-Swap-fähige CRPS-Netzteile können konfiguriert werden und unterstützen 1+1-Redundanz (optionales Platin-/Titan-Netzteil)

Umrissmaß

437×88×430 mm (B*H*T)

Modell

Beschreibung

SE-U2106A-I2V1/ SMO-X11DPL

SE-U2106A-I2V1 2U-Server / SMO-X11DPL unterstützt bis zu 2 skalierbare Xeon-Prozessoren der zweiten Generation (140 W) / bis zu 2 TB DDR4-2933MT/s

3DS ECC LRDIMM oder 3DS ECC RDI MM-Speicher / optional 1 PCIe 3.0 x4 M-Key M. 2 SSD / 1 +1 dual-redundantes Netzteil (Standard 550 W,

optional: 800W/1200W/2000W) / externe IO-Ports: 2 USB3.0-Ports an der Vorderseite / 2 USB2.0-Ports / 1 VGA-Port / 2 RJ45-Netzwerkports / 1 IPMI-Port /

6 Erweiterungssteckplätze / 62,5-Zoll-Festplatten (SAS/SATA; RAID-0/1/5/10)

SE-U2106A-I2V1-1/ SME-X12DPI

IPC-6021R-430 2U-Server / SME-X12DPI unterstützt 2 Lanes skalierbarer Xeon-Prozessoren der dritten Generation (270 W) / bis zu 4 TB DDR4-3200MT/s 3DS

ECC LRDIMM oder 3DS ECC RDI MM-Speicher / optional 1 Lane 2280,22110 PCIe 4.0 x4 M-Key M. 2 SSD / 1 +1 doppelt redundante Stromversorgung

(Standard 550 W, optional: 800 W/1200 W/2000 W) / externe IO-Anschlüsse: 6 USB3.0-Anschlüsse vorne / 1 VGA-Anschluss / 2 RJ45-Netzwerkanschlüsse / 1 IPMI-Anschluss /

6 Erweiterungssteckplätze / 62,5-Zoll-Festplatten (SAS/SATA; RAID-0/1/5/10)

SE-U2106A/SMO-H13SSL

IPC-6021R-430 2U-Server / SMO-H13SSL / unterstützt 1 Kanal des AMD EPYC (Xeon) Embedded Prozessors der 9004-Serie der vierten Generation (400 W) /

unterstützt bis zu 3 TB 3DS ECC RDI MM DDR5-4800 MHz Speicher / 1 +1 dual redundante Stromversorgung (Standard 800 W, optional: 1200 W/2000 W) /

externe IO-Ports: 6 USB3.0-Ports an der Vorderseite / 1 VGA-Port / 2 RJ45-Netzwerk- und IPMI-Schnittstellen, gemeinsam genutzte Ports / 6 Erweiterungssteckplätze /

62,5-Zoll-Festplatten (SAS/SATA; RAID-0/1/5/10)
